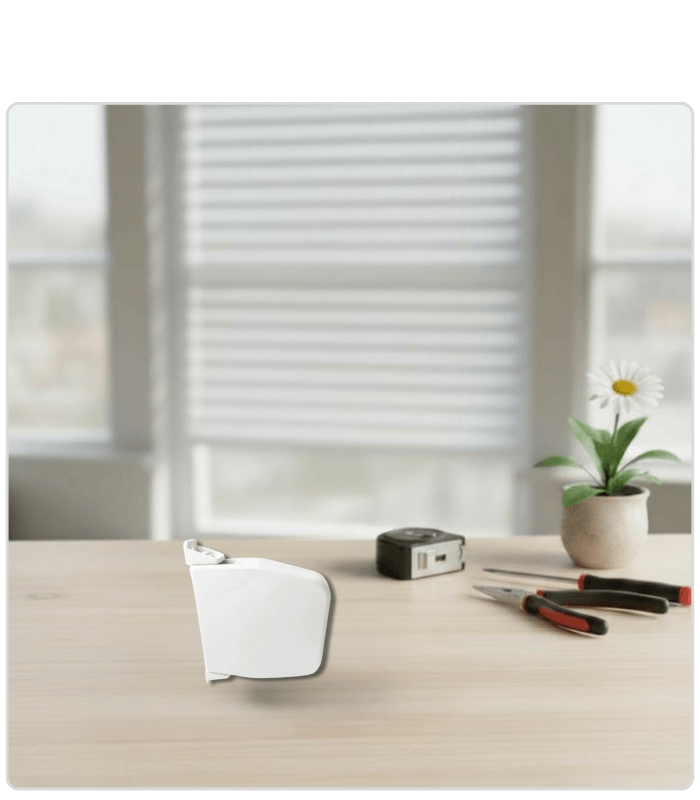

Aluprof-Bandaufrollvorrichtung für Außenrollläden

Produktmerkmale:

• Aluprof Universalaufroller für Band oder Gurt für Außenrollläden
• Kein Band enthalten
• Einfache und schnelle Montage, starke und langlebige Feder
• Maximale Kapazität: 4,6 m
• Verwendung für Band: 14,5 mm
• Anwendung: Außenrollladensysteme: SK, SKE, SKP, SKO, SKO-P, SP, SP-E, SKT OPOTERM, SKB STYROTHERM, SDZ

ZWL Betriebsanleitung:

• äußere Abdeckung abziehen
• Bandhalterung von der Spule abziehen
• den Gurt gemäß der Abbildung durchziehen
• Aufsatz und Gurt in die Spule einführen
• Lösen Sie die Verriegelung, indem Sie die Spule mit der Hand festhalten; der Gurt rollt sich dann automatisch auf.
• Nachdem Sie sich vergewissert haben, dass alle Teile richtig zusammenpassen, rasten Sie das äußere Gehäuse des Retraktors ein.

Technische Maße:

• Gesamthöhe: 161 mm
• Gesamtbreite: 121 mm
• Tiefe: 25 mm
•  Bohrlochabstand: 148 mm
