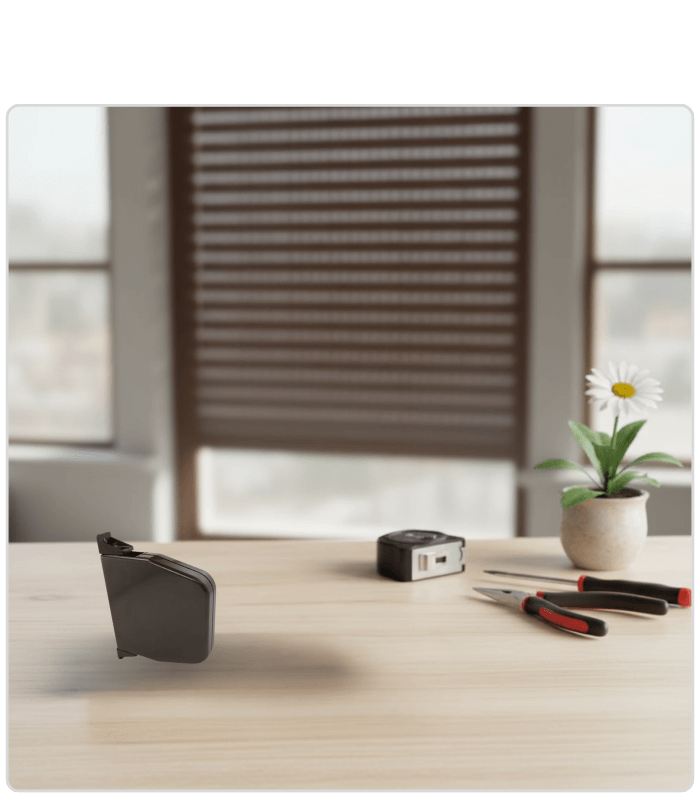

Aluprof braun Bandaufroller für Außenrollläden

Produktmerkmale:

• Aluprof Universalaufroller für Band oder Gurt für Außenrollläden
• Kein Band enthalten
• Einfache und schnelle Montage, starke und langlebige Feder
• Maximale Kapazität: 4,6 m
• Verwendung für Band: 14,5 mm
• Anwendung: Außenrollladensysteme: SK, SKE, SKP, SKO, SKO-P, SP, SP-E, SKT OPOTERM, SKB STYROTHERM, SDZ

ZWL Betriebsanleitung:



1. äußere Abdeckung abziehen
2. Bandhalterung aus der Spule herausziehen
3. den Gurt gemäß Foto durchziehen
4. Aufsatz und Gurt in die Spule einführen
5. Lösen Sie die Arretierung, indem Sie die Spule mit der Hand festhalten; der Gurt wird automatisch eingezogen.
6. Nachdem Sie sich vergewissert haben, dass alle Teile richtig zusammenpassen, rasten Sie die äußere Verkleidung des Retraktors ein.

Technische Maße:



• Gesamthöhe: 161 mm

• Gesamtbreite: 121 mm

• Tiefe: 25 mm

• Bohrlochabstand: 148 mm
