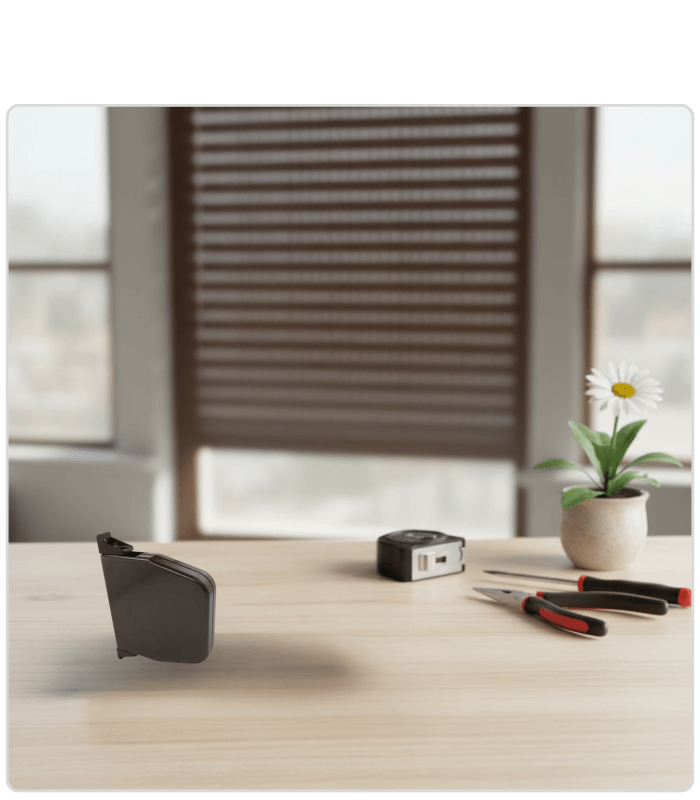

Aluprof Bronze Aufrollvorrichtung für Außenrollläden am Kabel

Produktmerkmale:

• Aluprof Universalaufroller für Schnur oder Seil für Außenrollläden
• Keine Schnur enthalten
• Einfache und schnelle Montage, starke und langlebige Feder
• Maximale Kapazität: 3,8 m
• Anwendung für Schnur: 4,5 mm
• Anwendung: Außenrollladensysteme: SK, SKE, SKP, SKO, SKO-P, SP, SP-E, SKT OPOTERM, SKB STYROTHERM, SDZ

ZWL Betriebsanleitung:

1. Ziehen Sie die äußere Abdeckung ab.
2. Drahtfix von der Spule abziehen
3. Ziehen Sie den Draht entsprechend der Abbildung durch
4. Unter Belassung der erforderlichen Mindestlänge der Leitung die Haltevorrichtung zusammen mit der Leitung in die Spule einführenLösen
5. Sie dann die Haltevorrichtung, indem Sie die Spule mit der Hand festhalten. Die Leine wird automatisch aufgerollt.
6. Wenn Sie sich vergewissert haben, dass alle Teile richtig zusammenarbeiten, rasten Sie die äußere Hülle auf den Retraktor ein.

Technische Maße:

• Gesamthöhe: 161 mm

• Gesamtbreite: 121 mm

• Tiefe: 25 mm

• Bohrlochabstand: 148 mm
